Gasskärmaskin SwedCut HM

Kraftig och robust svenskproducerat enkeldriven gasskärmaskin. Byggd för mindre verkstäder som kan klara sig med några få gasbrännare. Maskinen kan även kompletteras med brännare för plasmaskärning.

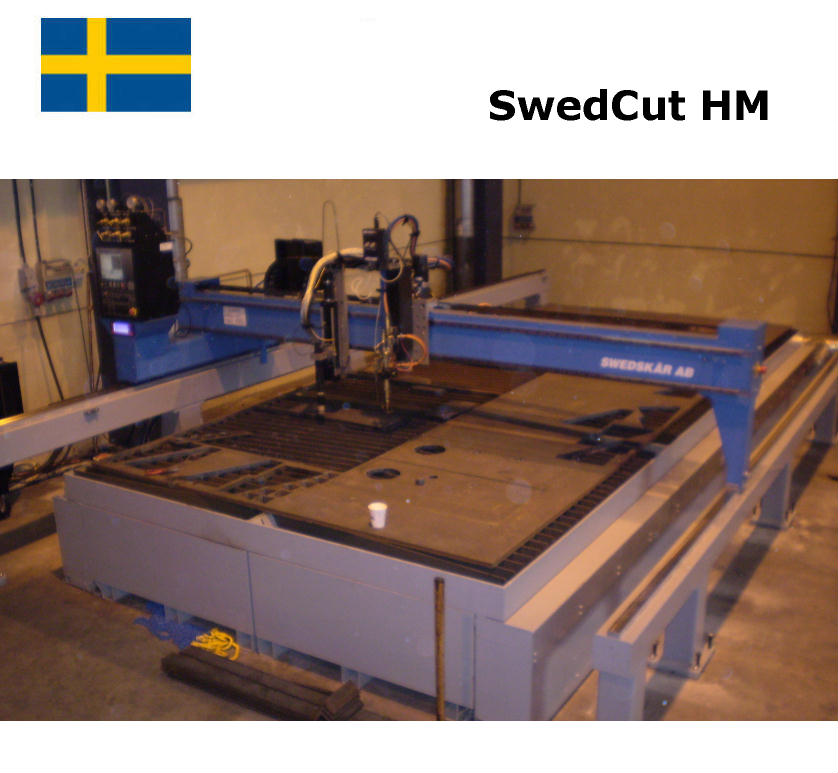

SwedCut HM för gasskärning. Kan även utrustas med plasmabrännare.
SwedCut HM för gasskärning. Kan även utrustas med plasmabrännare.



SwedCut HM gasskärmaskin är byggd med hög bana på huvudsidan med mycket kraftig räls och lång sidovagn för att stelhet och precision.
Maskinen är byggd för lång livslängd under tuffa industriförhållanden.
Banan på hjälpsidan är under skärbordshöjd för skydd och lätt åtkomst till skärbordet därifrån.
Kraftig skenstyrning och kuggstångsdrivning för båda längs och tvärdrivning och stort hjul på stödsidan.
SwedCut HM gasskärmaskin både i höger och vänsterutförande och med ett av marknadens mest avancerade styrsystem inklusive pekskärm, äkta multitasking och gjord specifikt för skärmaskiner, tillsammans med en inbyggd databas med parametrar för både gas- och plasmaskärning, gör denna gasskärmaskin både lättjobbad och produktiv.

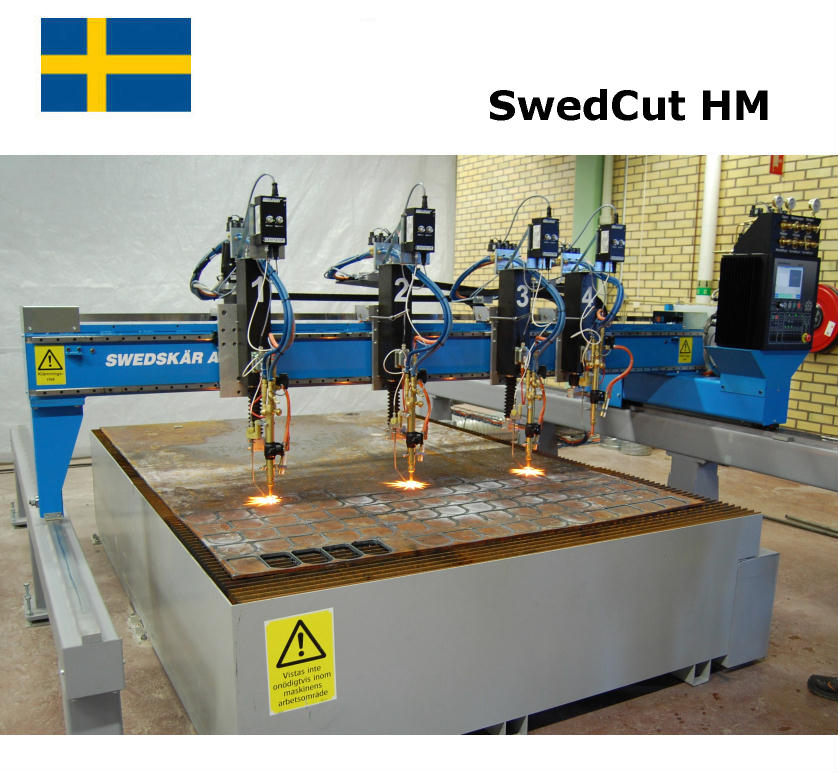

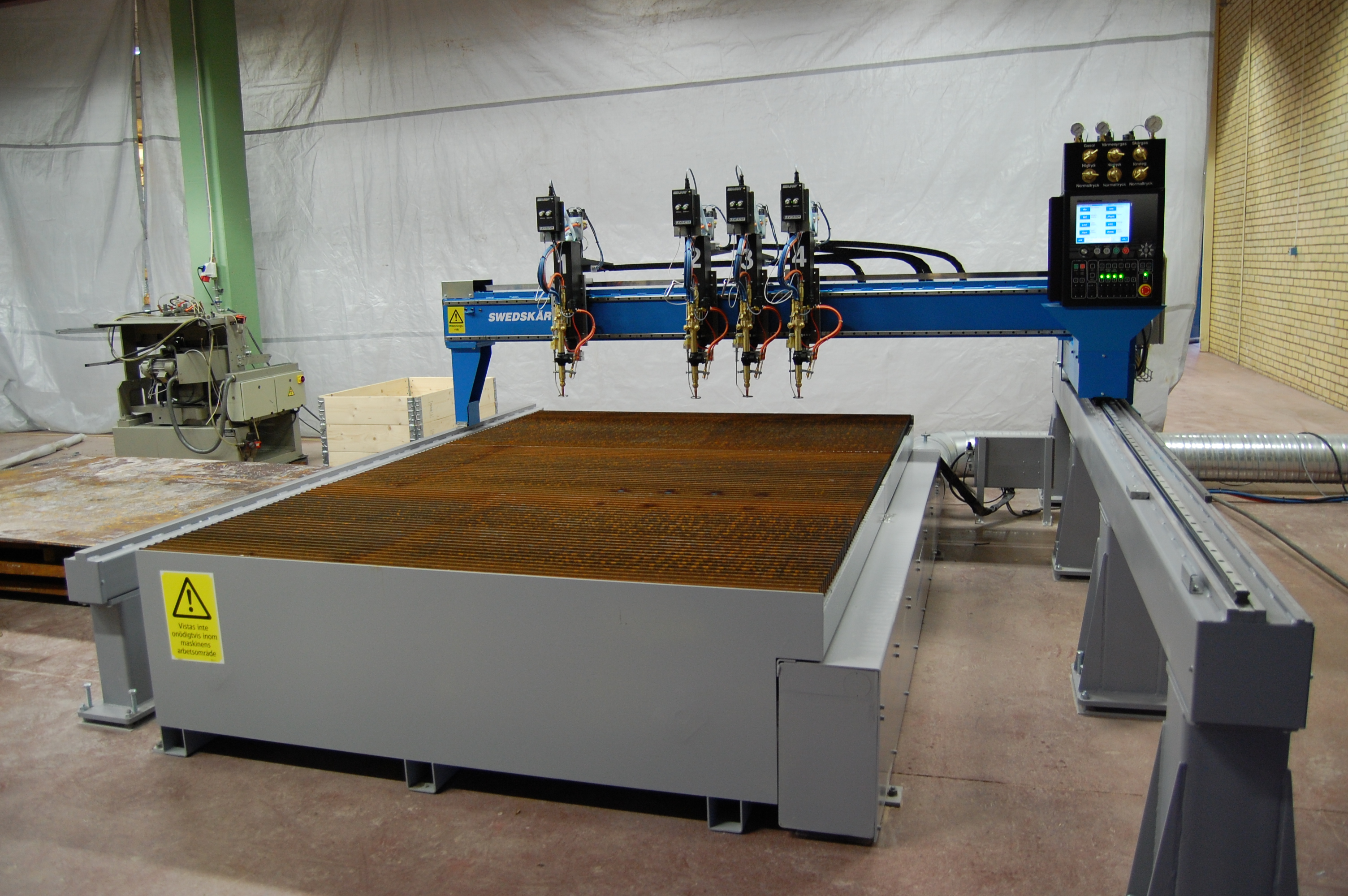

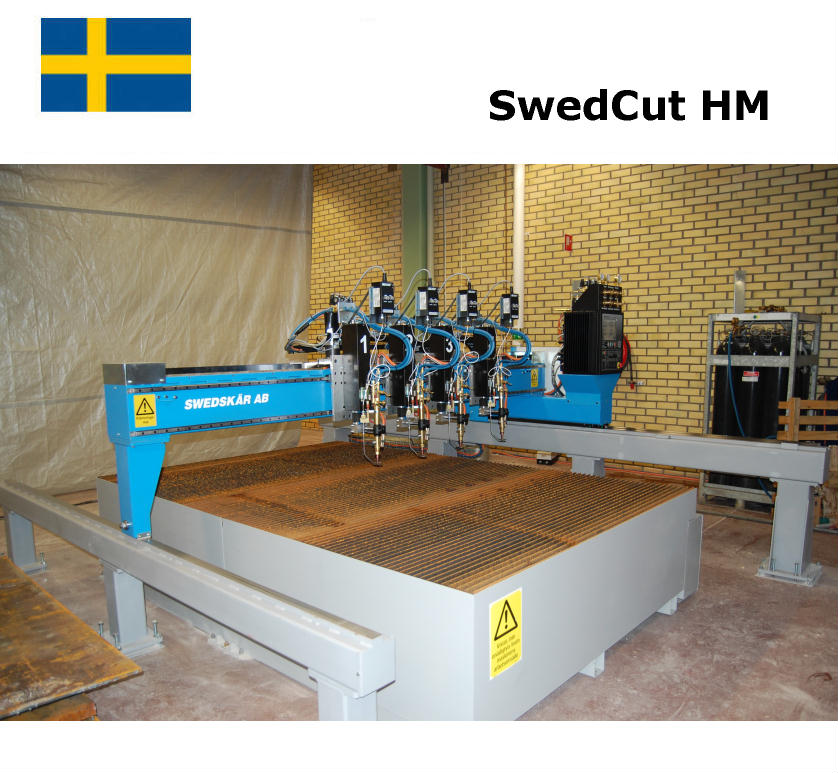

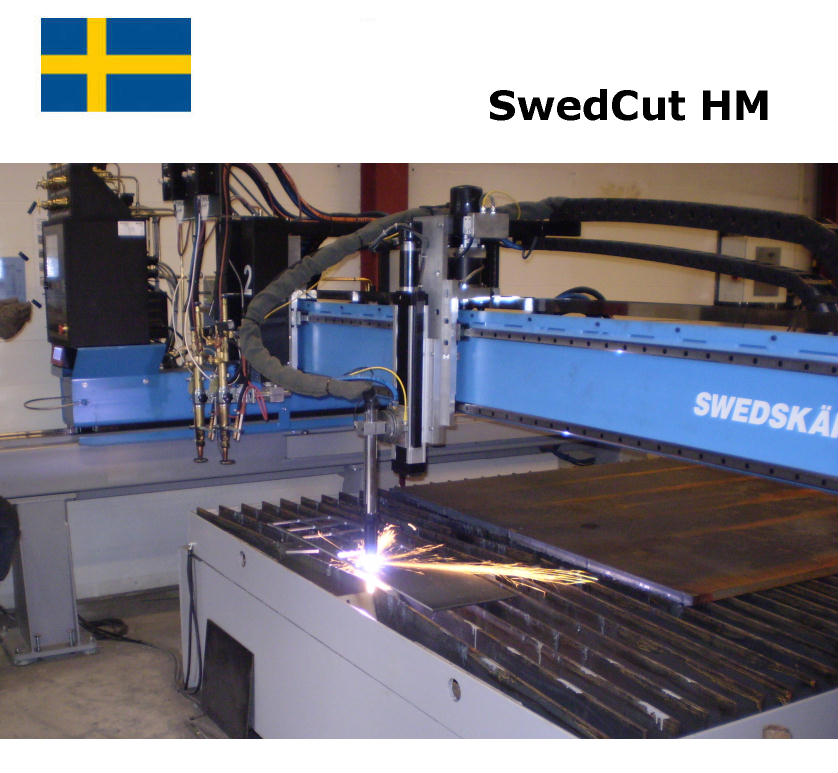

SwedCut HM med Burny Phantom. Utrustad med 4 brännare för gasskärning. SwedCut HM med Burny Phantom. Utrustad med 4 brännare för gasskärning. SwedCut HM med Burny Phantom. Utrustad för både plasmaskärning och gasskärning. SwedCut HM med Burny Phantom. Utrustad för både plasmaskärning och gasskärning.

Maskin:

  • Motorvagn tvär används även som brännarvagn för antingen plasmabrännare eller gasbrännare vilket ökar den effektiva skärbredden.
  • Vid flerbrännareutförande är övriga brännarevagnar kopplade till motorvagnen med stålband.
  • Kabelkedja längs och tvär monterade i plåtrännor på bom och bana.
  • Skärlängd och skärbredd enligt kundspecifikation.
  • Hastighet beroende på val av drivsystem, upp till 6 m/min.

Styrsystem:

Burny Phantom II CNC-styrning med inbyggd drivpaket och styrning för både gasskärmaskiner och plasmaskärmaskiner.
Burny Phantom II CNC-styrning med inbyggd drivpaket och styrning för både gasskärmaskiner och plasmaskärmaskiner.



  • Burny Phantom II med 15’’ tryckskärm.
  • Ett av marknadens mest moderna och avancerade styrsystem gjord för skärmaskiner.
  • Windows 8 embedded, Intel Core 2.26 GHz 2 Duo mobile processor, 2 Gb DDR 3 minne och 40 Gb eller större SATA SSD hårddisk.
  • Multitasking och användervänligt menysystem, grafisk och dynamisk visning av skärförlopp och förberedd för UltraSharp™ skärteknik.
  • Kommunikation med USB, trådlös eller fiber-anslutning till nätverk.
  • Programspråk, Essi, EIA, DXF samt 50 fastprogram med möjlighet att definiera egna.

Drivsystem:

  • Burny Phantom II med internt 2*400 W AC-servo.
  • Kraftiga underhållsfria växellådor med hög precision.
  • Drivning längs och tvär över kuggstång med hög precision.

Utrustning:

  • Burny Phantom II: Max6 gasbrännare och 2 plasmabrännare.

Brännaresupport gas, Swedcut Penta 150 och Swedcut Penta 250:

  • Enkel och robust konstruktion som kräver minimal underhåll.
  • Tillval: Automatisk höjdkontroll med Burny Levitator CHC-6.
  • Tillval: Förval av samtliga gaser.
  • Tillval: Automatisk tändning.
  • Slaglängd: 150 mm / 250 mm.
  • Brännare: Victor MT 300. (även andra fabrikat efter önskemål)

Vill man komplettera gasskärningen med plasmaskärning rekommenderar vi antingen Thermadyne Auto-cut 200 XT eller Hypertherm Maxpro 200 plasmastömskälla tillsammans med Burny Kaliburn Inova höjdkontroll.

Brännaresupport plasma, INOVA THC:

  • Robust konstruktion med kulskruv och skenstyrning.
  • Avancerat bågspänningsavkänning som är helt integrerat med styrsystemet.
  • Starthöjdavkänning genom elektrisk kontakt med plåt och momentavkänning.
  • Vertikal slaglängd: 230 mm.
  • Vertikal hastighet: 15 m/min.
  • Regleringsnoggranhed: 0,1 Volt.
