Plasmaskärmaskin SwedCut LM

SWEDCUT LM plasmaskärmaskin med dubbla drivningar längs och låg bana på operatörssidan.
Gjort för finplasmaskärning med antingen Kaliburn Spirit II 400A eller Hypertherm HPR400. Kan även kompletteras med en eller fler gasbrännare.

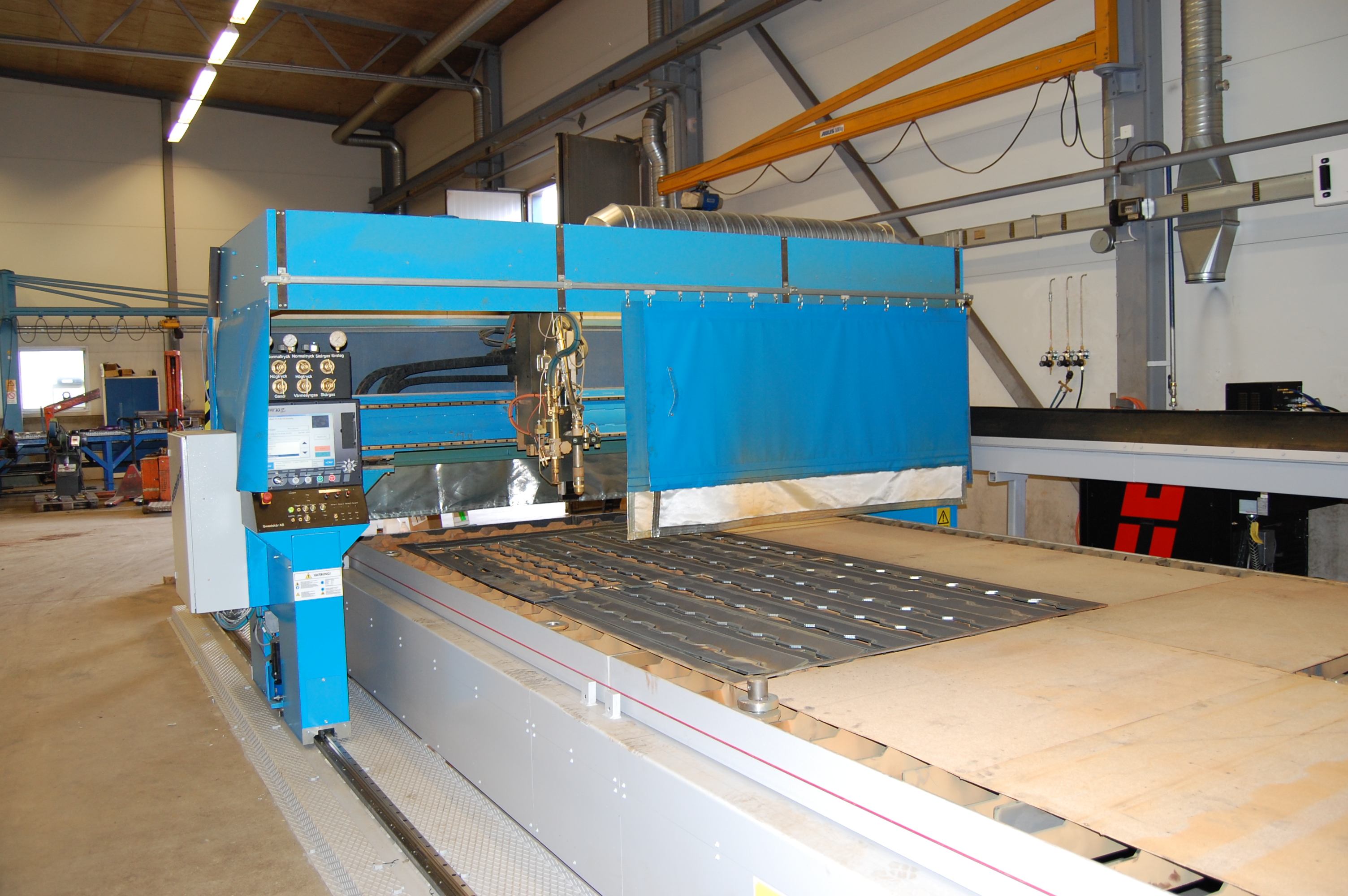

SWEDCUT LM plasmaskärmaskin utrustad med 1 plasmabrännare och 2 gasbrännare.
SWEDCUT LM plasmaskärmaskin utrustad med 1 plasmabrännare och 1 gasbrännare.



En mycket kraftig och robust svenskproducerat CNC-styrd skärmaskin för både plasmaskärning och gasskärning.
Maskintypen är byggd för tuffa industriförhållanden och lång livslängd, utifrån den erfarenhet Swedskär AB som serviceföretagande under mer än 30 år har av vad som behövs för kontinuerlig drift, lätt underhåll och användarvänlighet utan att kompromissa på produktivitet och precision.
Med ett av marknadens mest avancerade styrsystem inklusive pekskärm, äkta multitasking och gjort specifikt för skärmaskiner, tillsammans med en inbyggd databas med parametrar för både gas- och plasmaskärning, gör maskinen både lättjobbat och produktiv.

Maskin typ:

SwedCut LM plasmaskärmaskin är en portalmaskin med dubbelsidig drivning över kuggstång och kraftiga skenstyrningar för hög precision i kombination med höga hastigheter.
Maskinen kan levereras i både höger och vänster utförande och med inbyggnad av skärområdet för att ta hand om rök och ljus vid plasmaskärning, vilket minskar behovet för luftuttag från skärbord/lokalen.

SwedCut LM med Burny Phantom. Utrustad för både plasmaskärning och gasskärning. SwedCut LM med Burny 10 lcd+. Utrustad för plasmaskärning. SwedCut LM med Burny Phantom. Utrustad för både plasmaskärning och gasskärning. SwedCut LM med Burny 10 lcd+. Utrustad för både plasmaskärning och gasskärning.
  • Extrem låg bana på operatörssidan tillsammans med uppbyggt golv av durkplåt gör arbetsmiljön trevligare för operatörerna som får lätt tillgång till skärbord och brännare.
  • ”Flytande” tvärbom och lättjusterad räls för att kunna monteras även på dåligt golv utan extra och dyra fundamentbyggen.
  • Motorvagn tvär används även som brännarvagn för antingen plasmabrännare eller gasbrännare vilket ökar den effektive skärbredd.
  • Vid flerbrännareutförande är övriga brännarevagnar kopplade till motorvagnen med stålband, alternativt vid tvåbrännareutförande, monterat på samma grundvagn för att få maximal skärbredd.
  • Kabelkedja längs och tvär monterade i plåtrännor på bom och bana.
  • Skärlängd och skärbredd enligt kundspecifikation.
  • Hastighet beroende på val av drivsystem, upp till 20 m/min.

Styrsystem:

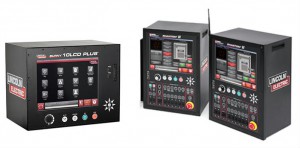

Burny Kaliburn  Avancerade och robusta CNC-styrningar

  • Burny 10 LCD+ med 15’’ tryckskärm.
  • Burny Phantom II med 15’’ tryckskärm.
  • Ett av marknadens mest moderna och avancerade styrsystem gjord för skärmaskiner.
  • Windows 8 embedded, Intel Core 2.26 GHz 2 Duo mobile processor, 2 Gb DDR 3 minne och 40 Gb eller större SATA SSD hårddisk.
  • Multitasking och användervänligt menysystem, grafisk och dynamisk visning av skärförlopp och förberedd för UltraSharp™ skärteknik.
  • Kommunikation med USB, trådlös eller fiber-anslutning till nätverk.
  • Programspråk, Essi, EIA, DXF samt 50 fastprogram med möjlighet att definiera egna.

UltraSharp™ Hole technology gör det möjligt att skära mycket små hål med fantastisk kvalitet. UltraSharp™ Hole technology gör det möjligt att skära mycket små hål med fantastisk kvalitet. UltraSharp™ Hole technology gör det möjligt att skära mycket små hål med fantastisk kvalitet. UltraSharp™ Hole technology gör det möjligt att skära mycket små hål med fantastisk kvalitet.

Drivsystem:

  • AC Drivning med hög precision och fullt moment även vid lägsta hastighet.
  • Burny Phantom II med internt 3*400W AC-servo.
  • Burny 10 lcd+ och Burny Phantom II med externa AC-servon på antingen 3*750W eller 3*1000W
  • Kraftiga underhållsfria växellådor med hög precision.
  • Drivning längs och tvär över kuggstång med hög precision.

Utrustning:

Brännaresupport plasma, INOVA THC:

  • Robust konstruktion med kulskruv och skenstyrning.
  • Avancerat bågspänningsavkänning som är helt integrerat med styrsystemet.
  • Starthöjdavkänning genom elektrisk kontakt med plåt och momentavkänning.
  • Vertikal slaglängd: 230 mm.
  • Vertikal hastighet: 15 m/min.
  • Regleringsnoggranhed: 0,1 Volt.

Brännaresupport gas, Swedcut Penta 150 och Swedcut Penta 250:

  • Enkel och robust konstruktion som kräver minimal underhåll.
  • Tillval: Automatisk höjdkontroll med Burny Levitator CHC-6.
  • Tillval: Förval av samtliga gaser.
  • Tillval: Automatisk tändning.
  • Slaglängd: 150 mm / 250 mm.
  • Brännare: Victor MT 150. (även andra fabrikat efter önskemål)
