Plasmaskärmaskin SwedCut MM

För företag där utrymmeskrav är viktiga.
En mycket kompakt dubbeldriven skärmaskin med korta längsvagnar.
Gjord för finplasmaskärning med antingen Kaliburn Spirit II 275A eller Hypertherm HPR260 eller i kombination med en eller flera gasbrännare.

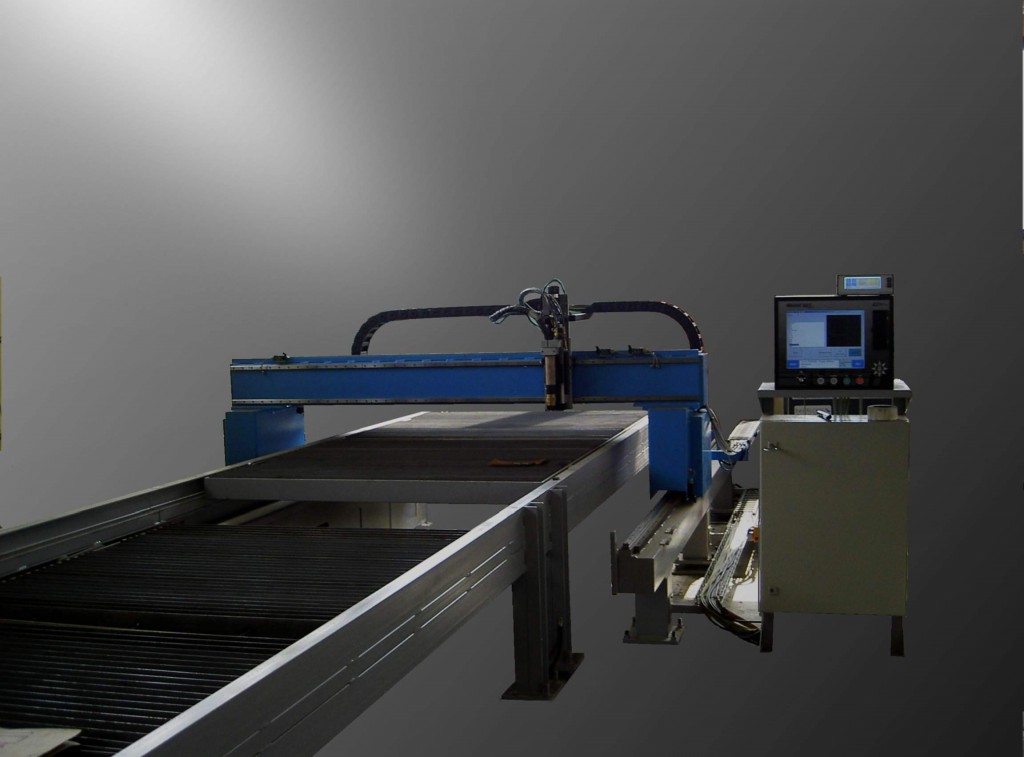

Swedskär SwedCut MM. Kompakt skärmaskin.
Swedskär SwedCut MM. Kompakt skärmaskin.



Portal med dubbelsidig drivning för hög precision i kombination med höga hastigheter.
Längsbanorna är under skärbordshöjd och ger lätt tillgång till skärbordet för kontroll av skurna detaljer eller för byte av munstycken.
Lättjusterad räls för att kunna monteras även på dåligt golv utan extra och dyra fundamentbyggen.
Maskinen kan leveras i både höger eller vänster utförande, med styrsystem monterat på portalen eller fast monterat på golv.
Kraftiga skenstyrningar för både längs och tvärdrivning och drivning över kuggstång.
Skärbord, antingen växlingsbord med manuell växling eller konventionellt utsugsskärbord.

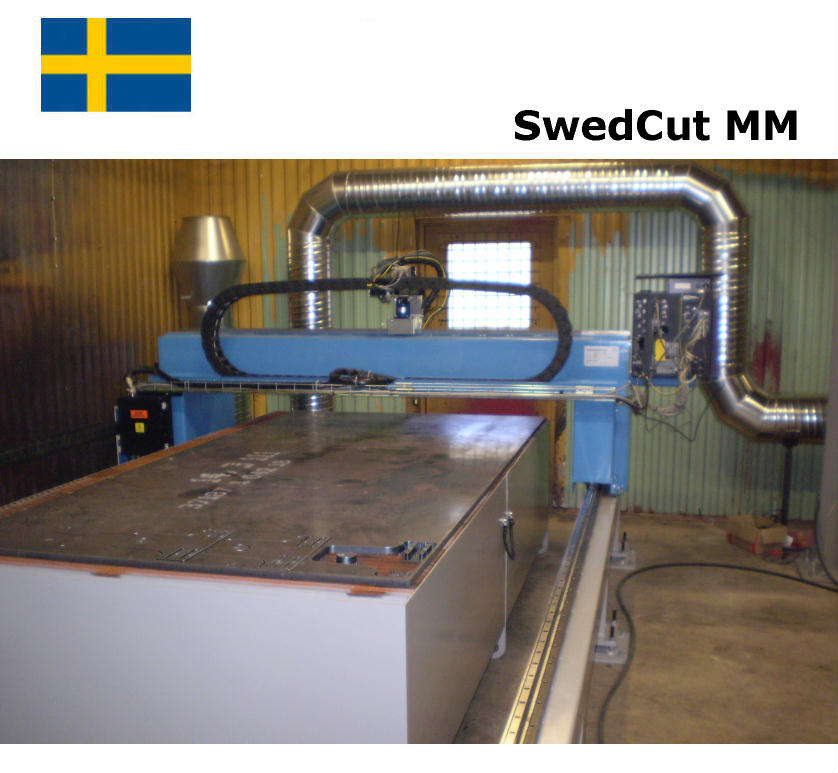

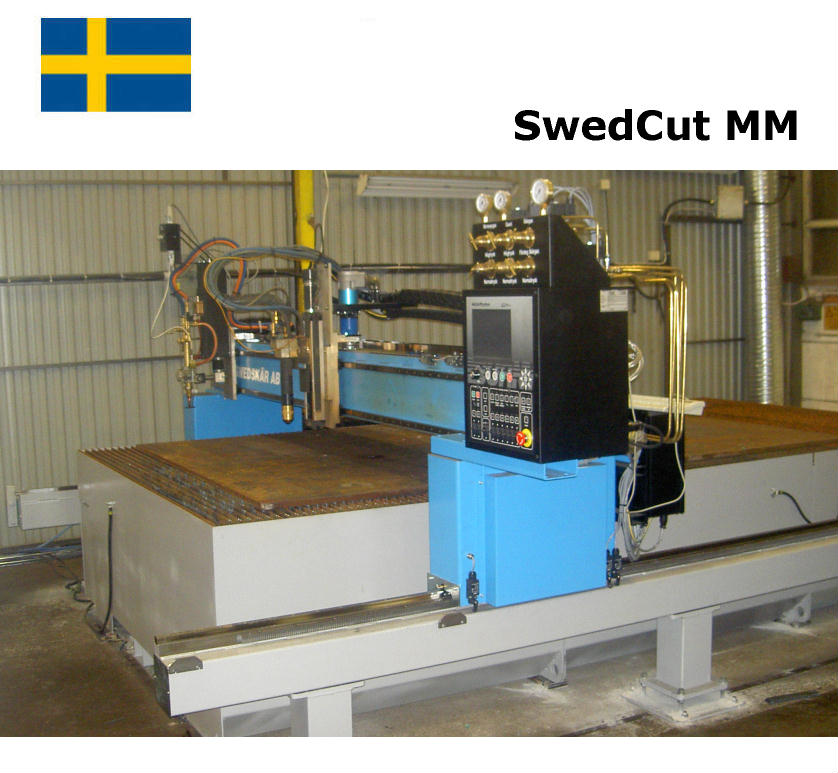

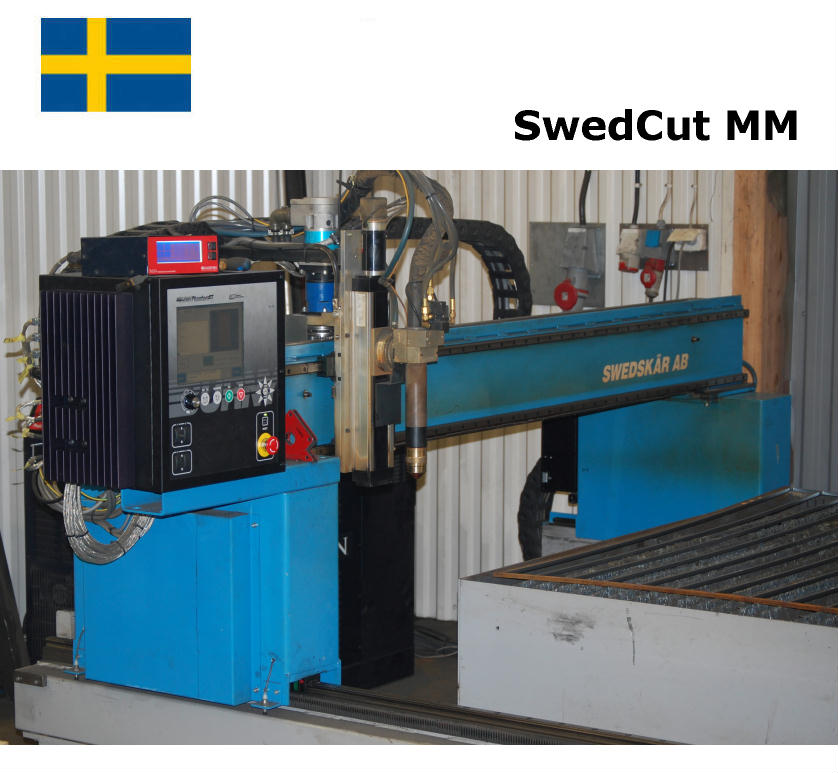

SwedCut MM med Burny Phantom. Utrustad för plasmaskärning. SwedCut MM med Burny Phantom. Utrustad för plasmaskärning. SwedCut MM med Burny Phantom. Utrustad för både plasmaskärning och gasskärning.

Maskin:

  • Motorvagn tvär används även som brännarvagn för antingen plasmabrännare eller gasbrännare vilket ökar den effektiva skärbredden.
  • Kabelkedja längs och tvär monterade i plåtrännor på bom och bana.
  • Skärlängd och skärbredd enligt kundspecifikation.
  • Hastighet beroende på val av drivsystem, men typisk upp till 12 m/min.

Styrsystem:

Burny Phantom II CNC-styrning med inbyggd drivpaket och styrning för både gasskärmaskiner och plasmaskärmaskiner.
Burny Phantom II CNC-styrning med inbyggd drivpaket och styrning för både gasskärmaskiner och plasmaskärmaskiner.



  • Burny Phantom II med 15’’ tryckskärm.
  • Ett av marknadens mest moderna och avancerade styrsystem gjord för skärmaskiner.
  • Windows 8 embedded, Intel Core 2.26 GHz 2 Duo mobile processor, 2 Gb DDR 3 minne och 40 Gb eller större SATA SSD hårddisk.
  • Multitasking och användervänligt menysystem, grafisk och dynamisk visning av skärförlopp och förberedd för UltraSharp™ skärteknik.
  • Kommunikation med USB, trådlös eller fiber-anslutning till nätverk.
  • Programspråk, Essi, EIA, DXF samt 50 fastprogram med möjlighet att definiera egna.

Drivsystem:

  • Burny Phantom II med internt 3*400 W AC-servo.
  • Kraftiga underhållsfria växellådor med hög precision.
  • Drivning längs och tvär över kuggstång med hög precision.

Utrustning:

Brännaresupport plasma, INOVA THC:

  • Robust konstruktion med kulskruv och skenstyrning.
  • Avancerat bågspänningsavkänning som är helt integrerat med styrsystemet.
  • Starthöjdavkänning genom elektrisk kontakt med plåt och momentavkänning.
  • Vertikal slaglängd: 230 mm.
  • Vertikal hastighet: 15 m/min.
  • Regleringsnoggranhed: 0,1 Volt.

Brännaresupport gas, Swedcut Penta 150:

  • Enkel och robust konstruktion som kräver minimal underhåll.
  • Tillval: Automatisk höjdkontroll med Burny Levitator CHC-6.
  • Tillval: Förval av samtliga gaser.
  • Tillval: Automatisk tändning.
  • Slaglängd: 150 mm.
  • Brännare: Victor MT 300. (även andra fabrikat efter önskemål)
